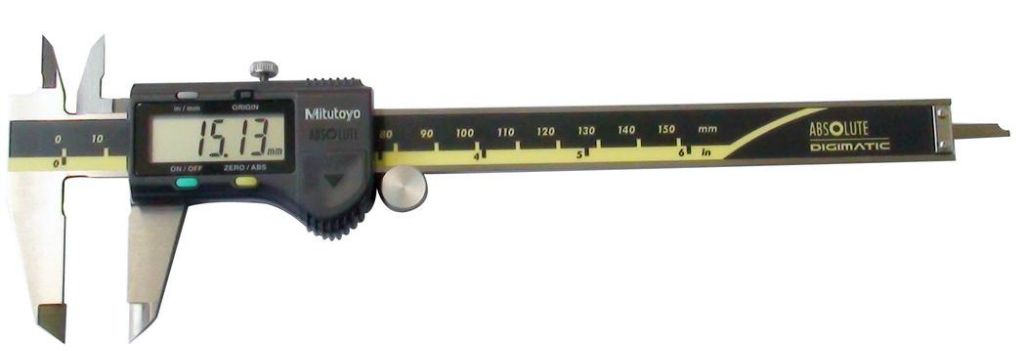

游标卡尺校准方法
1.检查外观
(1)游标卡尺的表面应元锈蚀、碰伤或其他缺陷。刻线和数字应清晰、均匀,不应有脱色现象,游标刻线应刻致斜面下边缘。
游标卡尺上应标有分度值、工厂标志和出厂编号。
(2)检查两测量面的间隙,游标卡尺外量爪合拢对着光线,应看不见白光。方法:将游标卡尺外量爪接触后看对着自然光线或荧光灯观察,如果两测量面之间呈白光或呈八字的白光,说明两测量面的间隔大于0.01mm不平行,即为不合格,应送计量部门检修。
2.检查各部件的相互作用
轻拉或推移游标卡尺的尺框,尺框在尺身上移动应平稳,不应有阻滞现象;尺身和尺框的配合应无明*显晃动。紧固螺钉应可靠紧固,无松旷。微动装置的空程,应不超过1/2转。
3.检查“零”位
抄作方法:擦净游标卡尺两量爪的测量面,将卡尺的两外测量爪接触,此时卡尺游标的“零”刻线应与主尺“零”刻线对齐;游标尾刻线与主尺相应刻线应对齐。若不对齐,应送计量部门调修。游标卡尺“零”位允许误差如表1—3所列。

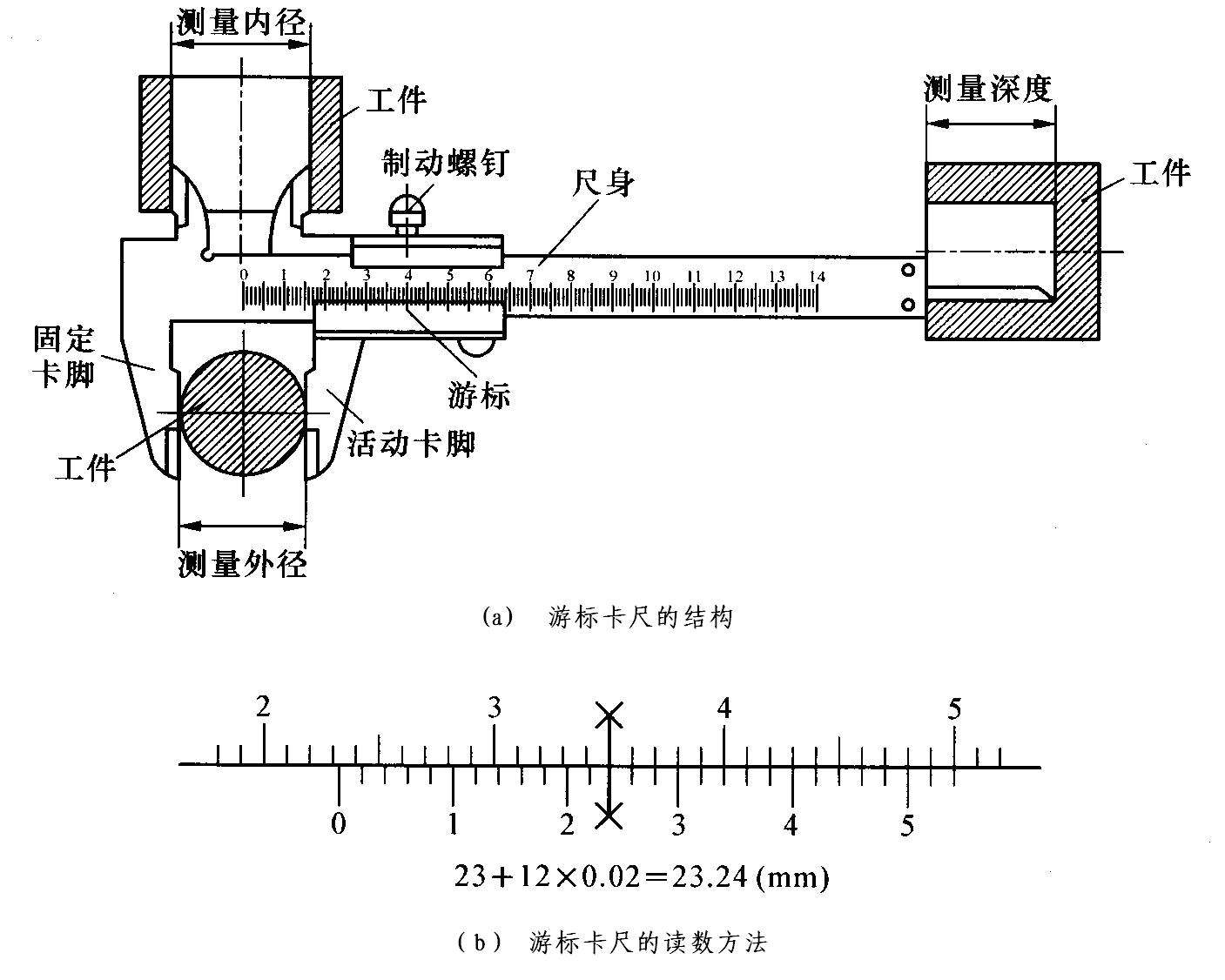

4.测量外尺寸
移动游标卡尺尺框使两外量爪之间的距离约大于被测零件尺寸,轻轻移动、合拢两个外测量爪,与被测零件表面轻轻接触,测量面与被测量面接触贴合后,在主尺和游标上读出测量读数,该读数就是测量的外尺寸
5.测量内尺寸
测量内尺寸主要是利用游标卡尺的内量爪伸入零件的孔或槽,在孔的直径方向上轻轻往外拉尺框,量爪与零件内表面接触后,在主尺和游标上读出测量读数,该读数就是所测零件的内尺寸
当使用带有圆弧内量爪的游标卡尺,测量零部件的孔径、沟槽尺寸时,应特别注意:游标卡尺所测得的内尺寸数值L1是圆弧内量爪的基本尺寸加上游标卡尺的读数值的总和数值,而不能直接将游标卡尺的读数值作为被测对象的内尺寸使用。被测对象的内尺寸应是L1值加上圆弧内量爪的基本尺寸b(b=b/2+b/2),即被测内尺寸L1=L+b
圆弧内量爪6的尺寸一般为10mm(规格为0~500mm。带圆弧内量爪的游标卡尺)或15mm(规格为0~600mm带圆弧内量爪的游标卡尺)或20mm(规格为0~1000mm带圆弧内量爪的游标卡尺)。
若游标卡尺在计量周期检定时发现内量爪磨损,计量部门应将检定的圆弧内量爪实际尺寸提供给车间,在检定记录和计量标记上注明内量爪的实际尺寸,使用时按实际尺寸修正,以保证测量准确。
6.测量深度尺寸
用游标卡尺的测深尺来测量零件的孔、槽深度尺寸,测量时游标卡尺垂直于零件孔、槽的外表面,垂直移动测深尺(不能倾斜,否则会产生较大误差),当与孔、槽底表面贴合时读出深度尺寸。
选用合适量程的游标卡尺测量深度尺寸,例如,量程为125mm的游标卡尺能测不大于120mm深度的内尺寸,其测深尺的伸出长度为120mm。
