各类卡尺的正确使用方法,你全会吗?

发布日期:2024-04-24 作者:华维计量检测 点击:

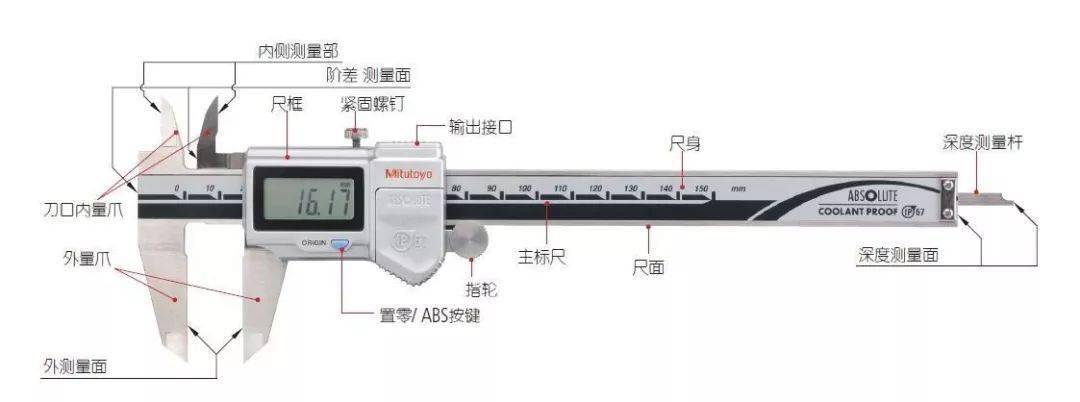

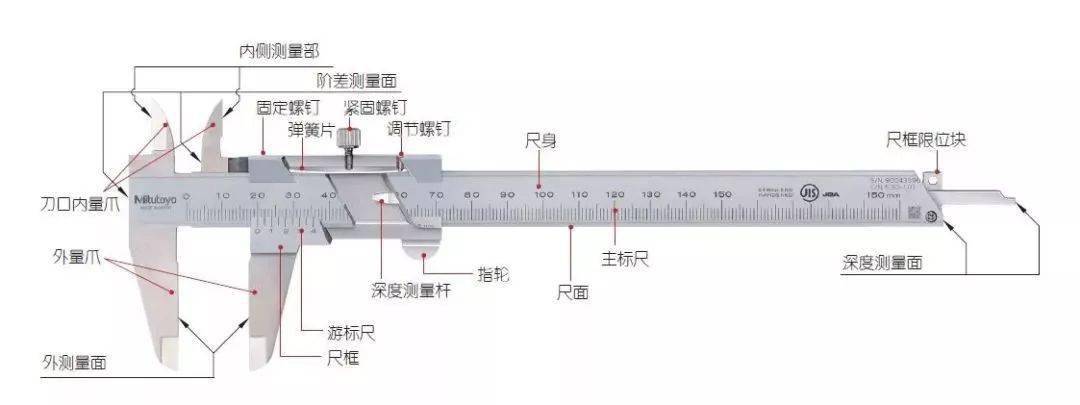

M型标准卡尺

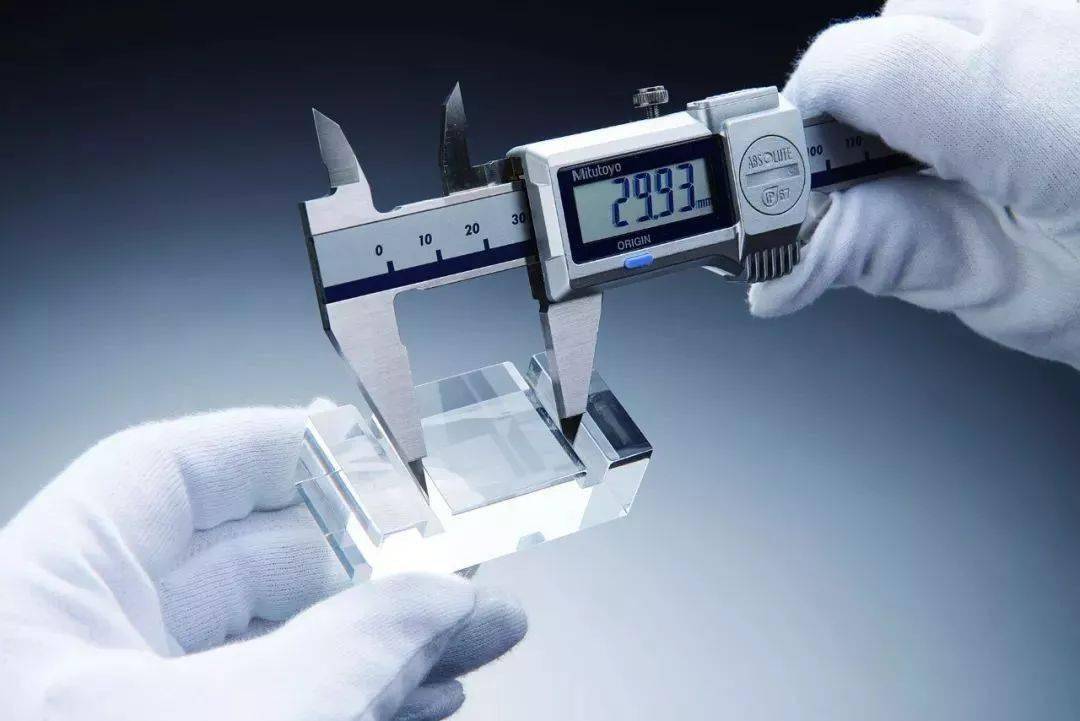

ABS数显卡尺

卡尺的刻度读法

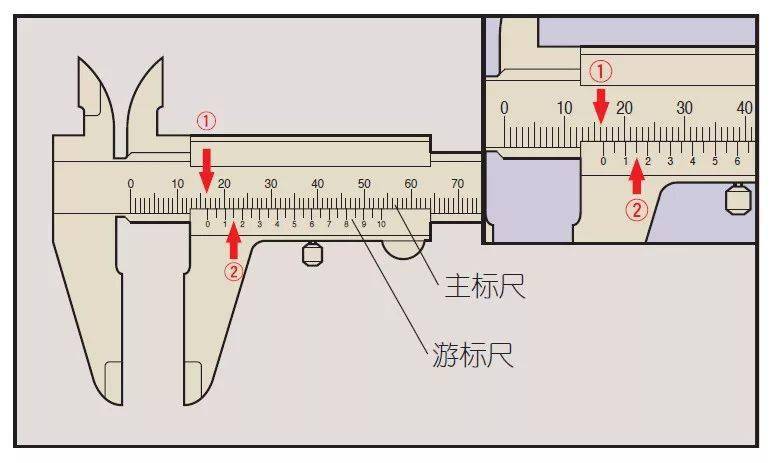

游标卡尺

分度值 0.05mm

①主标尺读数 16 mm

②游标尺读数 0.15 mm

————————————————

读数值 16.15 mm

注意:②0.15mm是读取的主尺刻度与游标刻度重合的位置。

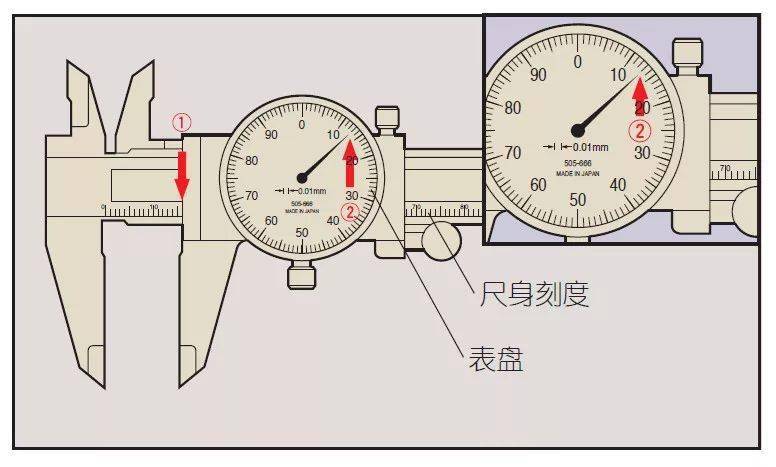

带表卡尺

分度值 0.01mm

①主标尺读数 16 mm

②表盘读数 0.13 mm

————————————————

读数值 16.13 mm

卡尺的测量应用

通用卡尺

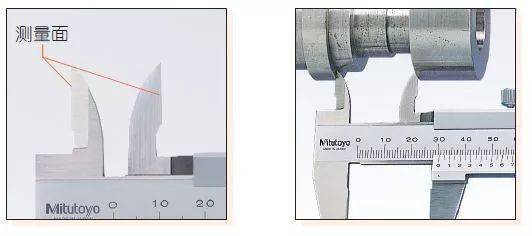

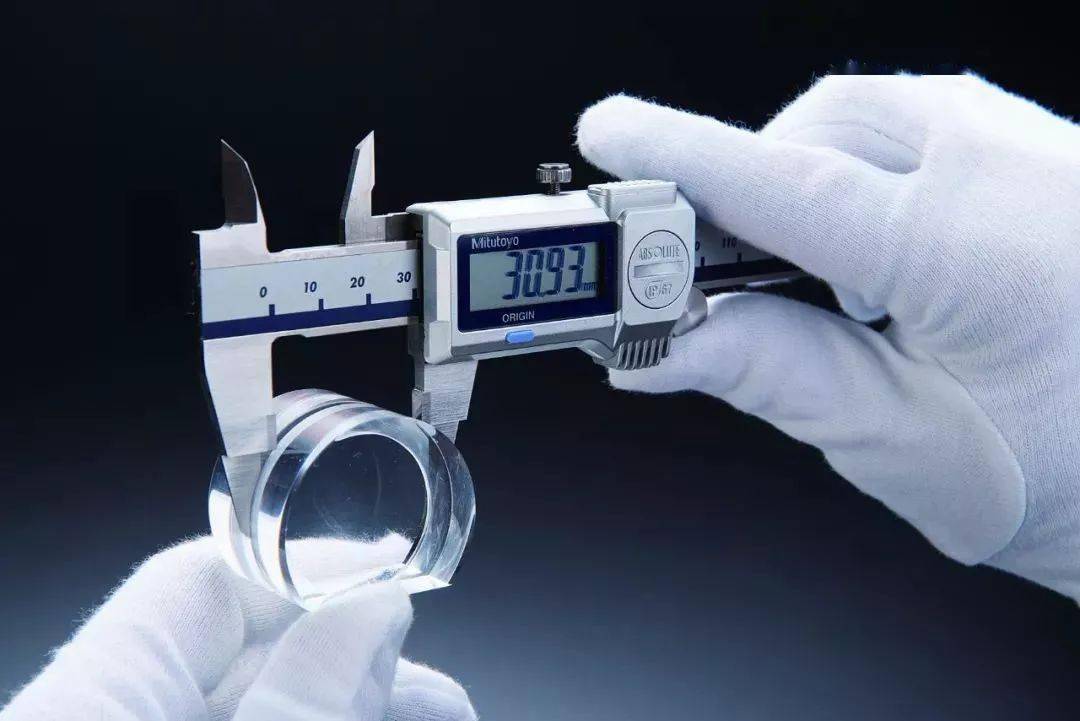

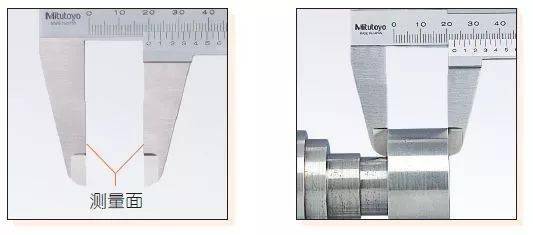

外尺寸测量

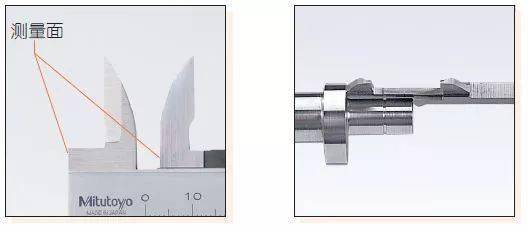

内尺寸测量

阶差测量

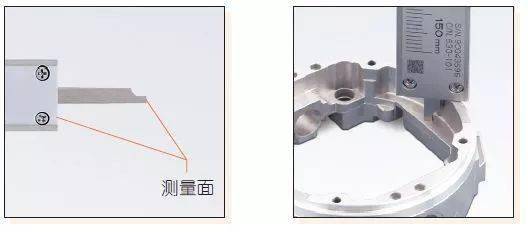

深度测量

专用卡尺

沟槽直径测量_

尖爪卡尺

窄槽直径测量_

薄片卡尺

阶差断面测量_

偏置卡尺

管壁厚度测量_

管壁厚度卡尺

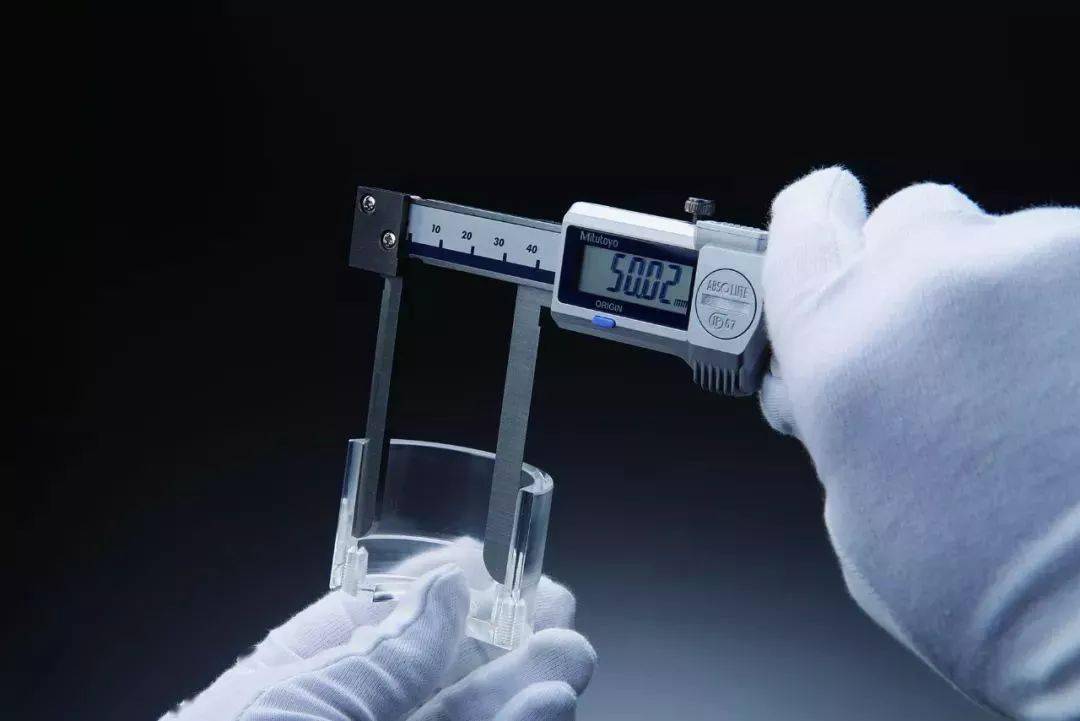

内径测量_

内径卡尺

卡尺使用注意事项

M型标准卡尺例

使用前的注意事项

1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。

2. 全行程移动尺框,确认是否被卡住等。

3. 清洁测量面后,使其贴合,确认下面的内容:

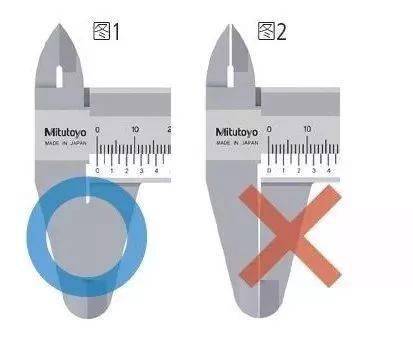

■外侧测量面:对准光源时,看不到光是正常的。(图1)

有污渍、碎屑或毛刺等不能完全贴合时,有时能看到光。(图2)

■内侧测量面:对准光源时,仅能看到一点光的状态是正常的。(图1)

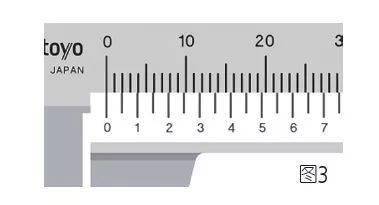

■请确认基准点。(图3)

使用中的注意事项

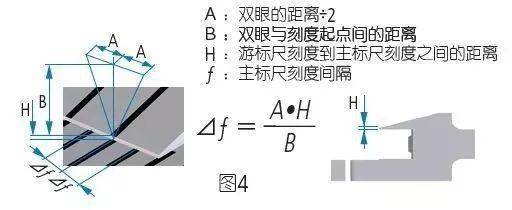

1. 读取刻度时,请将视线对准正面,注意视差。(图4)

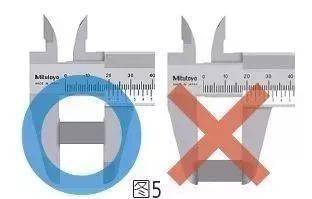

2. 测量时,请使用一定的力量,尽量在量爪根部测量。(图5)

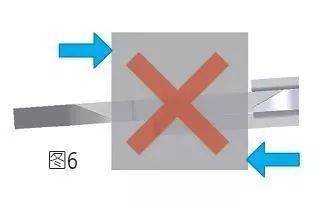

3. 请不要在测量面倾斜的状态下测量。(图6)

使用后的注意事项

1. 使用后,确认各部位有无损伤并将整体清洁干净。

在附着有水溶性切削油等场所使用时,清洁后,请务必进行防锈处理。

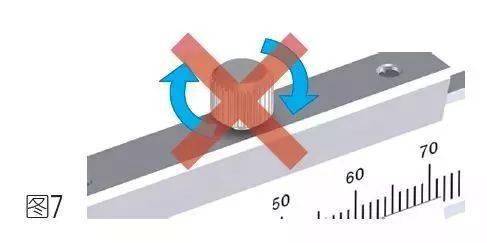

2. 将外侧量爪打开0.2~2mm左右,无需拧紧紧固螺钉保管。(图7)

3. 不能在高温高湿、多尘埃及多油污的场所存放。

*如使用数显型卡尺,若长期不使用时请取下电池。
