推拉力计工作原理及校准、校正方法
发布日期:2022-07-28 作者:华维计量检测 点击:
推拉力计工作原理及校准、校正方法
推拉力计工作原理
推拉力计分两种,一种是数显式推拉力计,一种是指针式推拉力计,那么对于它的原理你知道是怎么样的吗?
推拉力计的工作原理是根据:胡克定律F=kx。写作: F=k.x
其中:“F”,表现弹簧的弹力,弹力是弹簧产生形变时对施力物的作用力。
“x”,是弹簧伸长或缩短的长,注意“x”是以弹簧无形变时的长为基准,即x=x'-x0或x=x0-x'。
“k”,叫弹簧的劲度指数,它描写单位形变量时所发生弹力的大小,k值大,阐明形变单位长时须要的力大,或者说弹簧“硬”。k跟弹簧资料、是非、粗细等都有关系。k的国际单位是牛/米。
假如将几个同样的数显推拉力计串联或并联起来后,这个新的弹簧的劲度指数不再是本来的劲度指数。设两个劲度指数都是k的弹簧串联后的劲度指数为k1,则有F=k1·x,由于a点的弹力也为F,所以对弹簧1可写两个劲度指数都是k原长雷同的弹簧并联时的劲度指数为k2,则有F=k2·x 数变小,并联后的变大。
推拉力计利用金属的弹性制成标有刻度用以测量力的大小的仪器,谓之“测力计”。测力计有各种不同的构造形式,但它们的主要部分都是弯曲有弹性的钢片或螺旋形弹簧。当外力使弹性钢片或弹簧发生形变时,通过杠杆等传动机构带动指针转动,指针停在刻度盘上的位置,即为外力的数值。有握力计等种类,而弹簧秤则是测力计的最简单的一种。 用测力计竖直吊起物体,当弹簧测力计和物体均静止时,说明物体受平衡力,即重力与拉力是一对平衡力,大小是相等的.物体对测力计的拉力与测力计对物体的拉力互为作用力与反作用力,大小相等.所以读数就是被测物体的重力.根据胡克定律,F=k·X,受力与弹簧伸长量成正比,。库仑扭秤:悬丝的扭力能够为物理学家提供一种精确地测量很小的力的方法。扭转力矩与悬丝的扭转角成正比,与悬丝直径的4次方成正比,与悬丝的长度成反比。库仑扭秤的主要部分是一根金属细丝,上端固定,下端悬有物体,在外力作用下物体转动,使金属丝发生扭转,测量出扭转角度,就可以根据扭转定律算出外力。

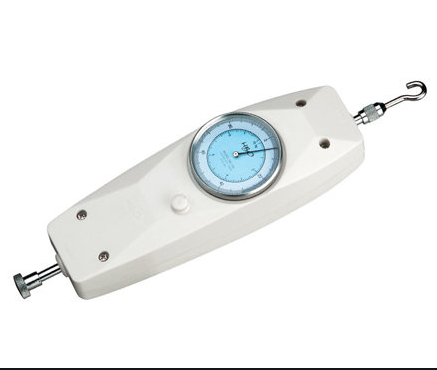

我们平常多见的是百分表式推拉力计。

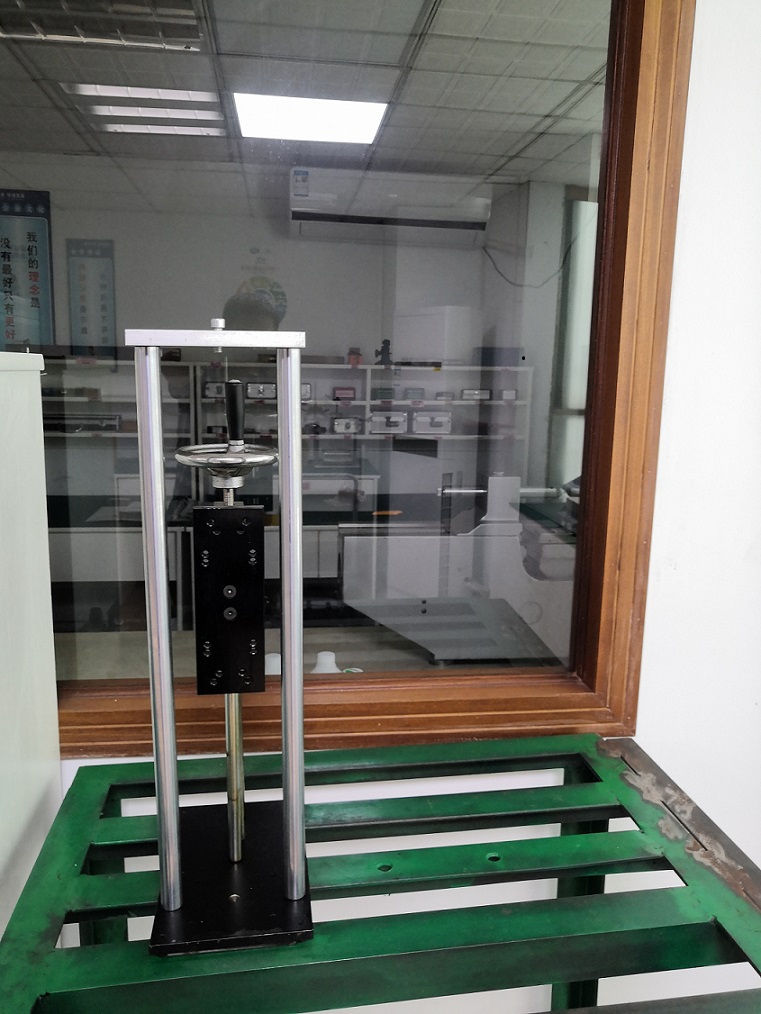

该装置主要由砝码、机架、升降机构组成。
①机架采用3mm厚的A3钢板折弯后焊接制成,尺寸为:高1080mm,宽400mm,长500mm。在测试中如何保证推拉力计和被测砝码处于统一轴线上至关重要。鉴于此,我们对框架上的转接板进行了独特的设计,详见图三。
以图中侧面的圆孔为圆心,可使转接板进行5°以内的转动,以保持框架相对于被测仪器的水平。
②升降机构采用千斤顶推动砝码升降。在进行重复性测试的时候,可以大大减轻工作中的劳动强度。
③试验用标准砝码是采用定制的专用砝码,其规格如下:
不锈钢增砣F2级,共10kg
20kg不锈钢增砣F2级,Φ178mm,缺口槽10mm
10kg不锈钢增砣F2级,Φ178mm,缺口槽10mm
不锈钢增砣架Φ8mm,杆长450mm(不含钩子),圆盘直径120mm,重量1.5kg
根据公式 1kg=9.8N 进行换算。
推拉力计校准方法
①先将被校的推拉力计置于图三挂板上。
②图三挂板与挂板用快速螺丝连接稳妥。
③将校准专用砝码置于托板上。
④压动千斤顶,使其上升,通过用钢丝绳制成的连接环将推拉力计与砝码相连。
⑤读取相应的数值。
⑥降下千斤顶,此时被校的推拉力计处于悬空状态。
⑦重复步骤③~⑥,加载相应质量的砝码进行不同测试点的校准,直至校准结束。
⑧校准前将连接环置于推拉力计上读取数值,用以在校准中对测量结果的修正。
