如何检验和校准LCR数字电桥测试仪?

发布日期:2020-05-18 作者:华维计量检测 点击:

如何检验和校准LCR数字电桥测试仪?

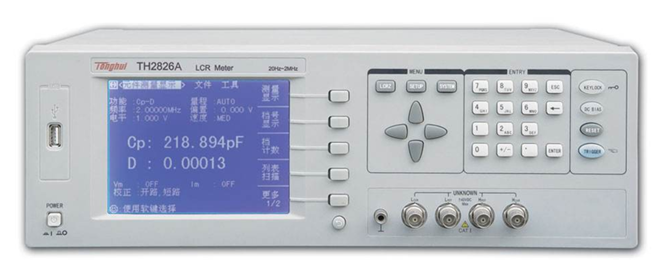

LCR测量仪又叫LCR数字电桥,较之以前的手动式平衡交流电桥有很大的差别。LCR测量仪采用的是自动平衡电路,使用起来非常简单方便,应用越来越广泛。但如何校准LCR测量仪,没有现行的依据。有些单位校准LCR测量仪参考的是JJG441—2008《交流电桥检定规程》,但是该规程明确提出:本规程不适应于高压电桥、MR阻抗测量仪和自动平衡电桥的检定。所以如何校准MR测量仪就成了紧迫的问题,建议有关部门尽快制定出相应的仪器校准规范或检定规程。

                                              仪器校正
首先,分析一下LCR测量仪的测试原理。测量仪并不是直接测量£、C、R的值,而是通过测量信号的变化(一个已知信号通过被测件,输出信号将发生变化)来计算被测件的阻抗或导纳,然后通过选择不同的测量模式,根据阻抗或导纳进一步算出相应的£、C、R的值。LCR测量仪有两种测量模式,串联模式和并联模式。串联模式以测量阻抗z(z=u/,)为基础,并联模式以测量导纳l,(1,=,/U)为基础。原理示意图如图l所示。

图中Vs是仪器内部正弦波标准信号源,凡为仪器内部电阻。v仪器内部数字电压表,A为仪器内部数字电流表。当被测件接到测量仪上后,数字电压表就测出被测件两端的电压,数字电流表上测出流经被测件的电流,鉴相器测出电压与电流之间的夹角学。当仪器选择了测量模式后,仪器根据u、J、口的值,就可以通过内部计算机算出所要测的参数。

我们对LCR测量仪进行仪器校准时,使用的标准器是单个元件。但是单个电阻、电容、电感并不是理想的纯电阻、电容、电感,要通过转换为等效电路来具体分析。这就要求我们在对MR测量仪校准时,为了提高校准的准确度,必须对频率、串、并联做出正确的选择。电容、电感的等效电路如图2所示。

C
、D是电容、电感的标称值;凡是引线、线圈电阻;印是漏电阻。电阻等效电路如图3所示。

R
:电阻标称值;IJs:线圈电感;Cp:旁路电容。校准参数的选择(以1689M高精度数字电桥为例)。主参数:电容C、电感L、电阻R;副参数:损耗因数D和品质因数Q(由于D与Q之间存在互为倒数的关系,只要计量D值);其他参数:测试电压、测试频率。仪器校准前准备工作:
(1)
测试地点应尽量选择电磁干扰小的房间。
(2)
测量前先进行短路、开路校准。
(3)
采用四端接线校准方法,注意电流端、电压端不要接错。用BNC线缆连接标准器和被检仪器,最好不用鱼线夹接头,以免接头暴露在空气中,引入电磁干扰误差。
(4)
采用标准器的准确度等级应比LCR测量仪高两个等级,屏蔽端接地。
(5)
测试频率、串并联的选择,根据以下建议做相应设置。并采用慢速测量。
(6)
测量时应重复测量三次,并取这三次的平均值作为最终示值。示值误差应小于仪器的最大允许误差。

电阻:将LCR测量仪设置为R/Q测试模式。正常情况下Q的示值应该是很小的(标准器近似理想值),一般是不超过小数点后第三位,如0.卿(Y或0.00Dx。如果Q值较大,所测电阻值也不准确。此时应检查接线、串并联方式、频率的选择,若都没问题,应该是弧测量仪不准确。lQ。1m,lk地串联(SER),选串联模式减小被测件等效串联电感的影响。另外,把被测电阻正、反向分别测试一个值,然后相加取平均值,这样可以消除电阻不对称造成的误差。≥1m,100比并联(PAR),选择低频减少交流影响;选择“并联”,因为测量过程中出现电抗部份,等效为被测件并联—个电容呈现的高电抗,用并联模式减小这种影响。

电容:电容的校准建议从100pF开始,太小的电容实际测量时容易受到多种干扰因素的影响,从而引起误差较大。LCR测量仪设置C/D测试模式,正常情况下D的示值应该是很小的(标准器近似理想值),一般是不超过小数点后第三位,如0.00XY或0.000x。如果D值较大,所测电容值也不准确,应检查接线、串芳联方式、频率的选择,若都没问题,应该是LCR测量仪不准确。100pF—lpF lkHz串联(SER)≥1心 100Hz串联(SER)选择串联还是并联,应根据元件的等效电路,设法减少损耗电阻R的影响,使损耗角尽量接近900,这样测量仪计算起来会更准确些。而损耗电阻R的影响体现在测量时D值得大小。测量电感时Q值的大小也应遵循此原则。

电感:电容的校准建议从10胛开始,然后依次10倍递增。LCR测量仪设置L/Q测试模式,正常情况下Q的示值应该是较大的(标准器近似理想值),一般是至少是两位数以上,如)(Y.00。如果Q值较小,所测电感也不准确,应检查接线、串并联方式、频率的选择,若都没问题应该是LCR测量仪不准确。lp衄一1H电感≥1H电容损耗:1kHz串联(SER)100Hz串联(SER)损耗值的仪器校准建议从O.0001—1,根据需要选择相应的点。采用四线法测试,接线方式同上。LCR测量仪设置C/D测量模式,根据标准器的实际电路组成来选择串联或并联。频率选择与损耗标准器标称一致,如1kHz。

频率特性:IJCR测量仪的测量频率范围在通常lOHz一200kHz。可以用通用计数器或数字频率计来测量其频率。频率选择为100Hz、120Hz、lk比、lOk№、100kHz等频率点。采用开路测试,从电流高端把信号引至频率计的输入端。测量电压:电压幅度的测量可以用数字电压表来检测,并注明在该频率下的电压幅度的准确度。通常选择频率为:100Hz、1kHz、10kHz、100kHz。采用开路测试,电压值选择:常用的电压如0.1v、1V等。
结束语:由于我们国家关于电容、电感的溯源传递只在1l此频率下,所以我们在仪器校准比R测量仪采用的标准器也是在1kHz频率下的值。如果要校准其他频率下的值,则没有溯源标准。这也是目前我们仪器校准中LCR测量仪局限性所在,希望有关部门能够尽快完善这方面的标准。
