耐压测试仪如何进行输出电压仪器校准?

发布日期:2020-05-20 作者:华维计量检测 点击:

 耐压测试仪如何进行输出电压仪器校准

                                              仪器校准

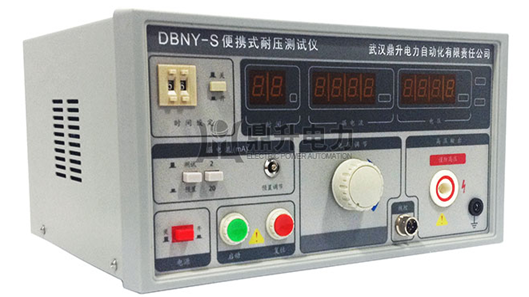

 DBNY-S便携式耐压测试仪是一种测试电子元器件、电线电缆和电子设备等电器产品耐压性能的测量仪器,DBNY-S便携式耐压测试仪适用于各种电机、电器、仪器仪表和家用电器以及强电系统的安全耐压和漏电流的测试,DBNY-S便携式耐压测试仪为全数字显示,能显示在测试时被测物品上漏电流数值 ,可任意设置报警电流值,输出波形为50Hz正弦波,具有时间预置和显示,测试时间倒计时等功能,操作方便,安全可靠,性能良好,测试要求符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943GB4793等国家标准中相关条款的试验要求所需的测试设备,DBNY-S便携式耐压测试仪在电力部门,医疗单位得到广泛的使用。

耐压测试仪由高压升压回路(能调整输出所需的试验电压)、漏电流检测回路(能设置报警电流)和示值指示仪表(直接读出输出电压和漏电流值<或击穿报警电流值>)组成见图1。在测试中,被测物在规定的试验电压作用下达到规定的时间时,便携式耐压测试仪自动切断输出电压;一旦出现击穿,即漏电流超过设定报警电流,还会发出声光报警。
        DBNY-S
便携式耐压测试仪校准输出电压:

将便携式耐压测试仪处于复位状态,逆时针转动电压调节旋钮到底,按图5接线。按下启动钮,调整电压调节钮,使高压表的读数为表3所示检测点数值,并计算便携式耐压测试仪示值与高压表的读数误差是否满足技术指标,如否可调整对应电位器值。

注:不同的输出电压应选择合适的高压表的测量范围。高压表的误差应在±1.5%以内,如果是指针式高压表应使其测量范围落在标尺刻度的1/3以上。
