接地电阻测试仪校准方法

发布日期:2020-05-19 作者:华维计量检测 点击:

接地电阻测试仪校准方法

接地电阻测试仪

                                              接地电阻测试仪校准检测

DI2572接地电阻测试仪是鼎升电力根据《医用电气设备安全通用要求》和《家用和类似用途电器的安全通用要求》而研发生产的一款针对安规设备的接地电阻测试仪,DI2572接地电阻测试同时适用于测量各种电机、电器、仪器仪表、等设备的保护接地端和可触及的金属壳体之间的电阻值。 DI2572接地电阻测试仪它具有测量准确,使用安全,操作方便等优点。符合GB4706.1GB9706.1等国家标准中相关条款的试验要求所需的测试设备。

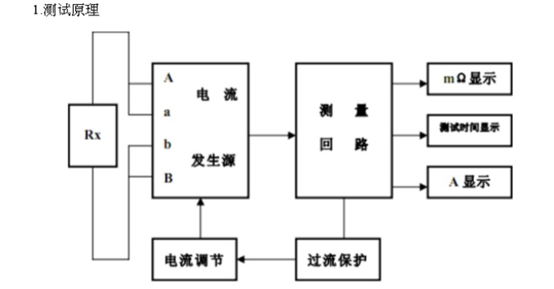

DI2572接地电阻测试仪是衡量各种电器设备安全性能的重要指标。它是在大电流(25A10A)的情况下对接地回路的电阻进行测量,同时也是对接地回路承受大电流的指标的测试。DI2572接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其电源接地之间的电阻值。具有二档测试电流(R200 mΩ( AC 25A)200 mΩR600 mΩ (AC 10A)),过电流(AC >30A)保护功能,采用除法器的原理进行测量,测试电流的波动不会对测量精度造成影响。

接地电阻测试仪校准

接地电阻测试仪校准方法:

1. 所需设备
   0.5级交流电流表、100W标准电阻(1%)
2. 测试电流的校准

6   测试电流接线
如图 6 接线,DI2572接地电阻测试仪在测试状态下,观察仪器电流显示值(Ix)与交流电流表上的显示电流(Is),按下式计算相对误差应符合表 1 中测试电流基本误差要求。

3. 接地电阻值的校准

7   接地电阻接线
如图 7 接线,DI2572接地电阻测试仪在测试状态下,观察仪器接地电阻的显示值(Rx)和标准电阻的标准值(Rs),按下式计算相对误差应符合表 1中接地电阻(测量范围)基本误差要求。
