螺旋测微量具竟然有这么多种,长见识了!

发布日期:2019-11-08 作者:计量检测|仪器校准 点击:

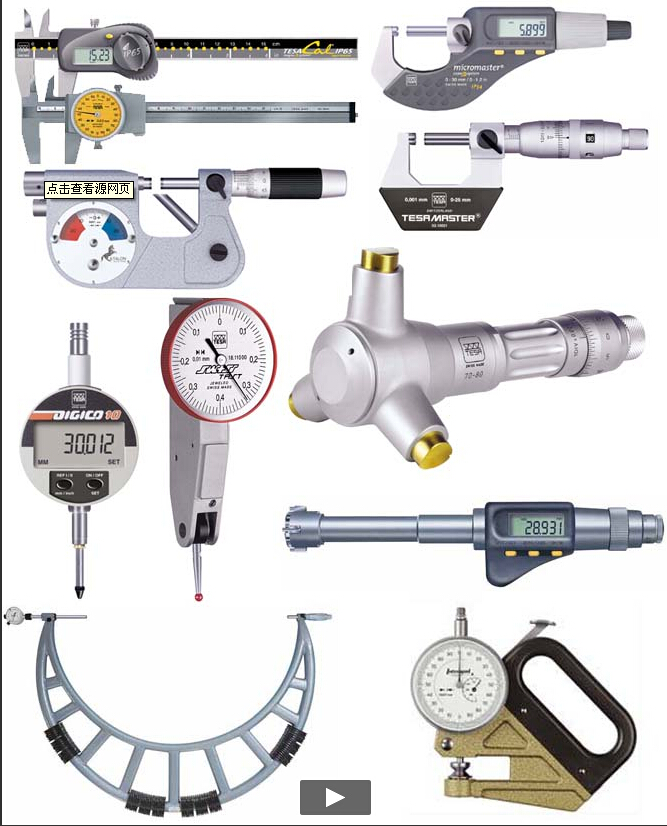

螺旋测微量具竟然有这么多种,长见识了!


一、杠杆千分尺

  1、杠杆千分尺又称指示千分尺,它是由外径千分尺的微分筒部分和杠杆卡规中指示机构组合而成的一种精密量具,见图1。

  2、杠杆千分尺指示值为0.002mm,指示范围为±0.06mm,r1=2.54mm,r2=12.195mm,r3=3.195mm,指针长R=18.5mm,z1=312,z2=12,则其传动放大比k为:

  即活动测砧移动0.002mm时,指针转过一格。读数值b为:

b≈0.002?k?=?0.002×723mm?=?1.446mm

  杠杆千分尺既可以进行相对测量,也可以像千分尺那样用作绝对测量。其分度值有0.001mm和0.002mm两种。

  杠杆千分尺不仅读数精度较高,而且因弓形架的刚度较大,测量力由小弹簧产生,比普通千分尺的棘轮装置所产生的测量力稳定,因此,它的实际测量精度也较高。

3、使用注意事项

  1)用杠杆卡规或杠杆千分尺作相对测量前,应按被测工件的尺寸,用量块调整好零位。

  2)测量时,按动退让按钮,让测量杆面轻轻接触工件,不可硬卡,以免测量面磨损而影响精度。

  3)测量工件直径时,应摆动量具,以指针的转折点读数为正确测量值。


二、内径百分尺

  内径百分尺如图2a所示,其读数方法与外径百分尺相同。内径百分尺主要用于测量大孔径,为适应不同孔径尺寸的测量,可以接上接长杆(如图2b)。连接时,只须将保护帽5旋去,将接长杆的右端(具有内螺纹)旋在百分尺的左端即可。接长杆可以一个接一个地连接起来,测量范围最大可达到5000mm。内径百分尺与接长杆是成套供应的。目前,国产内径百分尺的测量范围(mm):50~250;50~600;100~1225;100~1500;100~5000;150~1250;150~1400;150~2000;150~3000;150~4000;150~5000;250~2000;250~4000;250~5000;1000~3000;1000~4000;1000~5000;2500~5000。读数值(mm):0.01。

  内径百分尺上,没有测力装置,测量压力的大小完全靠手中的感觉。测量时,是把它调整到所测量的尺寸后(图3),轻轻放入孔内试测其接触的松紧程度是否合适。一端不动,另一端作左、右、前、后摆动。左右摆动,必须细心地放在被测孔的直径方向,以点接触,即测量孔径的最大尺寸处(最大读数处),要防止如图4所示的错误位置。前后摆动应在测量孔径的最小尺寸处(即最小读数处)。按照这两个要求与孔壁轻轻接触,才能读出直径的正确数值。测量时,用力把内径百分尺压过孔径是错误的。这样做不但使测量面过早磨损,且由于细长的测量杆弯曲变形后,既损伤量具精度,又使测量结果不准确。????

  内径百分尺的示值误差比较大,如测0~600mm的内径百分尺,示值误差就有±0.01~0.02mm。因此,在测量精度较高的内径时,应把内径百分尺调整到测量尺寸后,放在由量块组成的相等尺寸上进行校准,或把测量内尺寸时的松紧程度与测量量块组尺寸时的松紧程度进行比较,克服其示值误差较大的缺点。

  内径百分尺,除可用来测量内径外,也可用来测量槽宽和机体两个内端面之间的距离等内尺寸。但50mm以下的尺寸不能测量,需用内测百分尺。

三、内测百分尺

  内测百分尺如图5所示,是测量小尺寸内径和内侧面槽的宽度。其特点是容易找正内孔直径,测量方便。国产内测百分尺的读数值为0.01mm,测量范围有5~30和25~50mm的两种,图5所示的是5~30mm的内测百分尺。内测百分尺的读数方法与外径百分尺相同,只是套筒上的刻线尺寸与外径百分尺相反,另外它的测量方向和读数方向也都与外径百分尺相反。

四、三爪内径千分尺

  三爪内径千分尺,适用于测量中小直径的精密内孔,尤其适于测量深孔的直径。测量范围(mm):6~8,8~10,10~12,11~14,14~17,17~20,20~25,25~30,30~35,35~40,40~50,50~60,60~70,70~80,80~90,90~100。三爪内径千分尺的零位,必须在标准孔内进行校对。

  三爪内径千分尺的工作原理,图6为测量范围11~14mm的三爪内径千分尺,当顺时针旋转测力装置6时,就带动测微螺杆3旋转,并使它沿着螺纹轴套4的螺旋线方向移动,于是测微螺杆端部的方形圆锥螺纹就推动三个测量爪1作径向移动。扭簧2的弹力使测量爪紧紧地贴合在方形圆锥螺纹上,并随着测微螺杆的进退而伸缩。

  三爪内径千分尺的方形圆锥螺纹的径向螺距为0.25mm。即当测力装置顺时针旋转一周时测量爪1就向外移动(半径方向)0.25mm,三个测量爪组成的圆周直径就要增加0.5mm。即微分筒旋转一周时,测量直径增大0.5mm而微分筒的圆周上刻着100个等分格,所以它的读数值为0.5mm÷100=0.005mm。
